套件解决方案

Paltorc Smart Crank

Smart Crank (智能曲柄)是一种记录自行车运动、速度和力量的革命性新方法。从您的智能手机访问所有数据以查看您的进度。智能曲柄也可取代速度以及力矩 PAS (踩踏助力系统)。实现新目标并更智能地骑自行车。

Paltorc Smart Crank 特点

两种不同的智能曲柄实现:

  • 当前智能曲柄生产版本 - 将油门电压发送到电动自行车电机控制器。 - 正在生产中

  • 新版本 - 将数字 CAN 总线数据发送到电动自行车电机控制器。

  • 右曲柄始终与左曲柄同步

  • 对于成本问题,仅实施左智能曲柄

  • 右曲柄数据由左曲柄模拟

  • 两种实现共享相同的APP

Paltorc Apps的新版本可以支持旧版本(模拟版本)和新版本(CAN-Bus版本)

Paltorc App 即时价值:

  • 让骑行更有趣

  • 收集运动和健康数据

  • 生成健康和运动大数据和摘要

  • 进行远程服务/诊断

  • 相同的APP可以同时支持旧设计(模拟版)和新设计 (CAN-Bus版) 可用性

  • 客户数据库

  • 健康与运动分析

  • 广告收入

  • 社交网络

Paltorc 的智能曲柄提供了其他速度传感器和扭矩传感器无法提供的多种功能。

除了扭矩和速度传感器外,我们还提供:

  • 角度,我们利用曲柄上的加速器来提供任意时刻曲柄的角度位置和踏板的位置。可以判断是左脚发力还是右脚发力。还可以根据角度找到每个踩踏周期的最大输出值。

  • 由于曲柄上有陀螺仪和加速器,碰撞时角速度会发生剧烈变化。即使电动自行车发生倾翻,陀螺仪和加速器的变化也可以显示电动自行车的倾斜和意外情况并提供警告。

  • 在电动自行车租赁市场中,由于外部损坏或被盗,电动自行车运动导致陀螺仪和加速器处于不正确的状态。它还会触发远程监控中心的警告。

  • Paltorc 开发了多个 APP 来记录所有运动、健康、地理和天气状况并提供摘要报告。

  • 同时,我们还可以使用我们的APP记录电动自行车的爬坡情况和坡度,并使用蓝牙和CAN-Bus将电动自行车的坡度提供给电机控制器参考。

模拟油门解决方案

基于模拟的设计

带弹簧针和滑环

  • 动力来自电动自行车控制器

  • 通过电缆将模拟数据发送到电动自行车控制器



智能曲柄控制器可以

  • 从应变仪测量扭矩数据

  • 陀螺仪/加速器可以感应曲柄速度、位置

  • 转换 Smart Crank 数据以模拟油门模拟信号

  • 向传统电动自行车的油门接头发送模拟信号

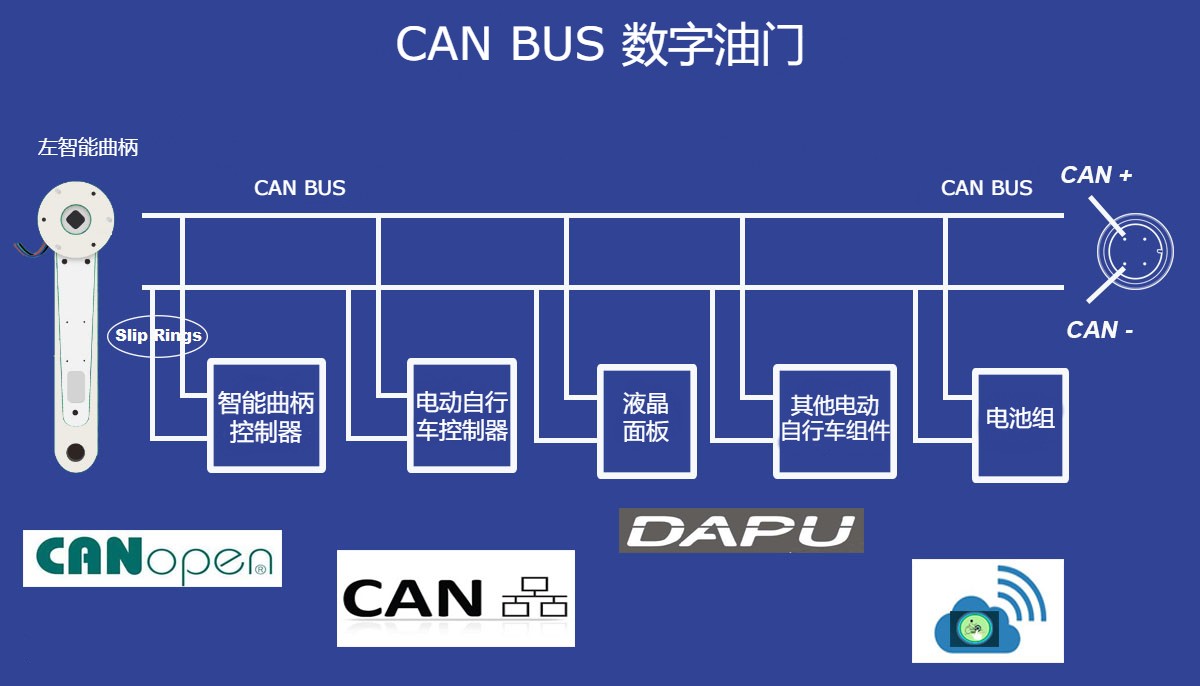

CAN-Bus 数字油门

两种现有的 CAN 总线系统解决方案

可以使用两种不同的 CAN-Bus 协议:

  • 与 DAPU 和 Cloud Drive 合作开发 DAPU Spec

  • DAPU/Cloud Drive/Paltorc共同定义的CAN-Bus协议

  • 当前版本 CAN-Bus 协议为 (ver.2.8.5)

  • 采用欧洲CAN-Open协议

  • CAN-Bus 智能曲柄原型可与 CAN-Open 设备(例如电机控制器)配合使用

  • 可以插入许多 CAN-Open 中可用的 CAN-Open 设备

  • 可以修改以使用不同的 CAN-Bus 协议标准

CAN-Bus 解决方案(DAPU 协议)

CAN BUS 优势

Can Bus 主要优势选项:

  • 缩短连接电缆(所有电子设备都可以连接到任何 Can Bus 设备)

  • 轻松采用汽车行业的mote can bus 设备

  • Can Bus 可以扩展以包含更多 Can Bus 设备

  • Can Bus 可以添加更多与健康相关的传感器

  •  Can Bus 可添加更多多媒体产品

  •  利用 Can Bus 使诊断更容易、更快捷

  • Can Bus / BLE / Smart Phone 远程诊断是可能的

  • 大幅降低服务成本

完整的电动自行车套件 CAN-Bus 解决方案

电动自行车关键部件选项

  • 中驱电机 200W / 250W / 350W 与鸿霖联手

  • 轮毂电机与大普联手

  • 电池组(锂或石墨烯):

  • 36V(10 串联),6.9Ah(3x2.3Ah 并联)30 芯/36x6.9 = 248Wh

  • 36V(10 串联),8.1Ah(3x2.7Ah 并联)30 节/36x8.1 = 292Wh

  • 36V(10 串联),13.2Ah(4x3.3Ah 并联)40 节/36x13.2 = 475Wh

  • HonLin / Dapu / 客户提供的铝/碳纤维框架

  • 轮速传感器、刹车传感器等电子配件。

组装指南

整体解决方案

整体解决方案: Tube Motor / Tube Battery Pack / CAN-Bus Motor Controller / CAN-Bus Smart Crank and APPs

电动自行车功能

  • 电子管马达

  • 电池组

  • 控制器

  • 多合一管
